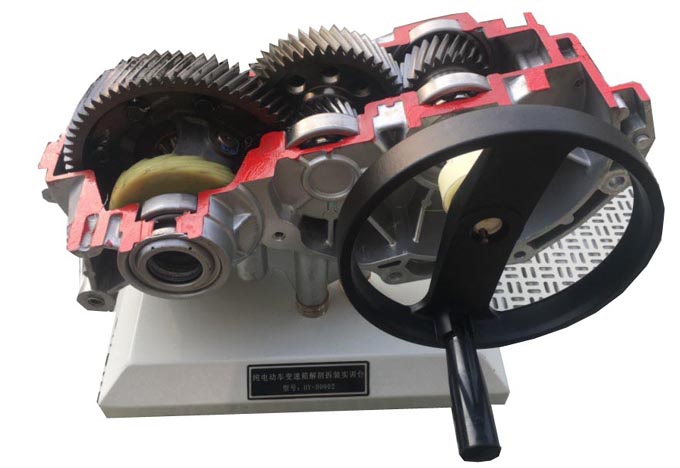

HY-QCX704B纯电动汽车变速器解剖台架

一、产品简介

本设备台架以剖切北汽新能源原车变速器总成为基础，经过剖切加工制作而成，使变速器内部结构清晰可见，能充分展示新能源汽车变速器的结构组成、工作特点和工作原理。手动转动输入轴，变速器整体可实现动态演示，动态观察其工作原理。本设备具有较强的教学意义，配套实训指导资料，合格证，保修卡。

二、结构组成
北汽160变速箱，设备展示台架、钢制手轮，加工件、减震胶墩、设备标牌等组成。
三、设备功能
新能源变速器的结构组成认知了解实训
新能源变速器双极减速原理实训
新能源变速器速比的设计原理实训
新能源变速器拆卸与组装实训
新能源变速器部件检修测量实训
新能源变速器差速器工作原理实训
新能源变速器减速增扭的工作原理实训
新能源变速器动态动力传递路线实训
四、制作工艺
底座国标钢材一次冲压而成，并高温喷涂，耐油污，易清洁，并且不易褪色。
差速器为线切割工艺，剖口整齐，美观。
剖口着色，区分剖口与原件之间关系。
橡胶减震底座，稳固静音。
五、技术参数：
使用车型：EV160
变速器类型：单速
驱动形式：前驱
减速形式：二级减速
外形尺寸： 350mm×250mm×250mm
6.新能源汽车充电管理实训软件
该实训软件可通过该软件实训充分了解新能源汽车充电管理系统的构成和使用方法
