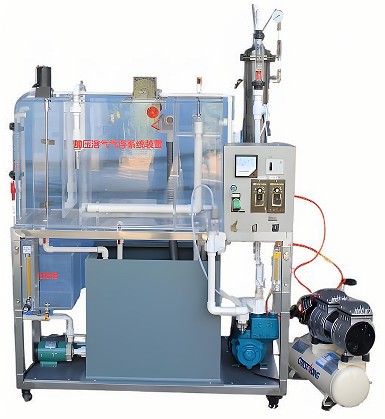

HYEP-G14D型竖流式加压气浮实验装置

一、产品概况：

   竖流式加压气浮设备可用于分离密度接近或小于 “1” 、难以靠重力自然沉降去除的悬浮颗粒，比如从天然水中去除藻类、细小胶体杂质，从工业污水中分离短纤维、石油微滴等，还能去除表面活性物质、放射性物质等溶解性污染物。是水污染控制工程里常用的固液分离装置。

由于悬浮颗粒性质与浓度、微气泡数量和直径等多种因素影响气浮效率，气浮处理系统的设计运行参数通常需通过试验确定。通过本装置的实验，可以：

1）掌握实验方法：熟练掌握压力溶气气浮实验方法和释气量测定方法。

2）理解参数关系：了解悬浮颗粒浓度、操作压力、气固比、澄清分离效率之间的关系，加深对这些基本概念的理解。

二、主要参数及配置：

1、处理水量0.4m3/h

2、溶气罐压力0.3～0.5MPa

3、有机玻璃竖流式气浮池：Ø500mm×650mm

4、装置外形尺寸：长×宽×高=1000mm×800mm×1600mm

5、电源 220V/功率1500W

6、配置：

气浮池1套、水泵1台、进水泵1台、空压机1台、不锈钢压力溶气罐1套、水箱1个、液体流量计1只、气体流量计1只、铜制溶气释放器头1套、压力表1只，水量移位器1套，电控箱1只、连接管道球阀及不锈钢或铝型材支架等组成。

三、应用场景：

1、教学领域

高校环境类专业教学：在环境工程、给排水科学与工程等专业课程中，辅助教师开展实验教学，让学生掌握气浮法原理与操作，提升实践能力。

职业院校技能培训：为环保相关专业学生提供实操机会，帮助他们熟悉气浮设备操作流程，积累职业技能。

2、科研领域

新型气浮技术研发：科研人员借助该装置测试不同气浮条件，研发新型气浮技术，提高分离效率。

机理研究：探究气浮过程中气泡与颗粒的作用机理，为优化工艺提供理论依据。
