HYEP-G16B型机械反应同向流斜板沉淀池

一、产品概况：

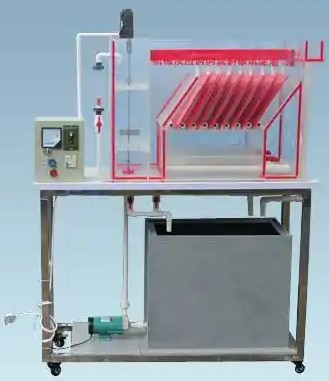

      机械反应同向流斜板沉淀池是给水处理构筑物动态模型。在给水处理的澄清工艺中，混凝、沉淀和过滤是关键环节，其处理对象主要为水中悬浮物和胶体杂质。原水添加药剂后，经混凝作用，水中悬浮物与胶体形成大颗粒絮凝体，随后在沉淀池通过重力分离。机械反应斜管沉淀池是集混凝、沉淀功能于一体的净水构筑物，本演示装置采用有机玻璃材质，旨在直观展示其内部构造。

通过对该装置的直接观察，可加深对各组成部分的认知；同时，能够掌握机械反应池和斜板沉淀池的水流方向与操作使用方法，清晰观察絮体生成及沉淀状况。

采用集成机械混凝-斜管沉淀工艺，实现两级处理：

1）机械混凝段：促进矾花生长；

2）斜管沉淀段：利用浅池理论（Hazen模型），60°斜管增大沉淀面积。

本装置具有透明可视化的特点，有机玻璃池体可实时观测矾花层动态。双工艺联动，实时对比混凝效果与沉淀效率。

可配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。掌握机械反应池和斜板沉淀池的水流方向和操作使用方法，观察絮体生成和沉淀的状况，助力理解给水处理中澄清工艺的混凝、沉淀环节。

二、主要参数及配置：

1. 处理水量：0.5m3/h

2. 装置外形尺寸：1000 mm×600 mm×1500mm

3. 电源 220V/功率400W

4. 配置：

本体由反应池和斜板两部分组和在一起，池内所有的装置。配水箱1只、水泵、流量计1只、金属电控箱、漏电保护开关、按钮开关、连接管道和球阀、不锈钢或铝型材台架1套等组成。

三、应用场景：

1、教学领域

高校环境类专业教学：在高校环境工程、给排水科学与工程等专业的给水处理课程中，作为实物教具，辅助教师讲解机械反应同向流斜板沉淀池相关知识，让抽象理论变得直观易懂。

职业院校技能培训：为学生亲自动手操作设备，进行实验，培养实践动手能力，熟悉给水处理流程与参数控制。帮助学员掌握机械反应同向流斜板沉淀池的运行管理技能，为就业做准备。

2、科研领域

水处理工艺优化研究：研究不同水质条件下，机械反应同向流斜板沉淀池的最佳运行参数等，以提高处理效率。

新型絮凝剂研究：借助该设备，测试新型絮凝剂在机械反应同向流斜板沉淀池中的应用效果，探索其对矾花形成和沉淀分离的影响。

模拟复杂水质处理：模拟实际给水处理中遇到的复杂水质情况，研究机械反应同向流斜板沉淀池的适应性和处理效果，为实际工程提供技术支持。
