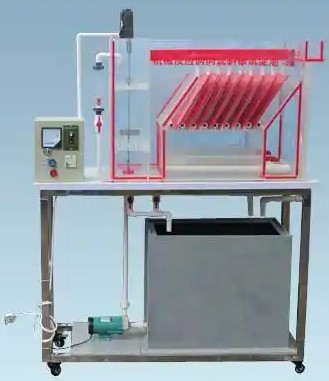

HYEP-G16E型双向流斜板沉淀池装置

一、产品概述：

       双向流斜板沉淀池装置为模块化水厂工艺流程模拟装置。双向流斜板沉淀池是依据沉淀原理设计的水处理设备。其构造独特，在沉淀池中放置与水平面成一定角度（60° 与 45°）的众多斜板。根据浅层理论，增加沉淀面积能提高沉淀效率，水在斜板间流动时，颗粒沉淀在斜板上，积累到一定程度自动滑落。而且斜板沉淀池水力半径小，雷诺数 Re 降低，弗劳德数 Fr 提高，水流基本呈层流状态。

双向流斜板沉淀池为矩形水池，基本组成包含上部的沉淀区、下部的污泥区、前部的进水区以及后部的出水区。经混凝后的原水流入沉淀池后，会沿进水区整个截面均匀分配进入沉淀区，然后缓慢流向出口区。在此过程中，水中颗粒沉淀至池底，沉积的污泥会连续或定期排出池外。

本演示装置采用透明有机玻璃材质，旨在清晰展示双向流斜板沉淀池的工作过程和内部结构

二、技术参数与配置

1、处理水量：0.8m3/h

2、装置外形总尺寸：900mm×600mm×1500mm

3、电源: 220V/300W

4、配置：

双向流斜板沉淀池的全部组成，配水箱1只、水泵1台、液体流量计1只、金属电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢或铝型材支架等组成。

三、适配场景

1. 高校实验室：《水处理工程》《环境工程原理》课程实验，帮助学生直观理解双向流斜板沉淀池的工作原理和操作流程，加深对水处理工艺的认识。

2. 职业院校：水处理工技能鉴定（初级/中级）

3. 科研机构：双向流斜板沉淀池动力学研究，为科研人员在研究水处理工艺优化、沉淀效果提升等方面提供实验模拟平台。

4. 企业实训：水厂运维人员岗前培训
