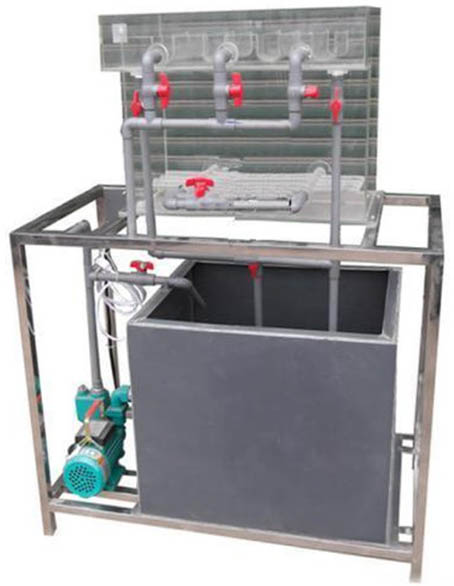

HYEP-G20型普通快滤池实验装置

一、产品概况

本设备为快滤池教学实验装置，专为展示普通快滤池的构造、过滤及反冲洗工艺流程而设计。

采用透明有机玻璃材质构建滤池主体，直观呈现滤料层截留悬浮物、大阻力配水系统工作状态及反冲洗动态。配置石英砂滤料、低功率水泵和流量控制系统，模拟实际水厂过滤工艺，但处理能力严格限制在实验室级别（0.5~1 m³/h），适配环境工程专业教学需求。

二、主要参数和配置

1. 技术参数

处理水量：0.5~1 m³/h

滤池分格：3格独立过滤单元

滤料类型：石英砂（两种规格）

水泵性能：流量1 m³/h，扬程15m，功率370W

电源：AC220V/功率370W

2. 核心配置

透明快滤池系统：

有机玻璃池体（厚度10mm），含配水系统、承托层、滤料层、排水槽；进出水管道（DN20mm）、反冲洗管道（DN32mm）；

原水处理模块：

PP材质原水箱/清水箱（带放空阀）；

不锈钢搅拌装置（25W，转速90rpm）；

动力与控制模块：

水泵（370W）、转子流量计（量程100~1000L/h）；

电控箱（含漏电保护器、电压表、开关）；

辅助组件：

UPVC管道阀门、不锈钢或铝型材实验台架（带万向轮）。

三、应用场景

1. 教学

适用课程：环境工程《水处理技术》《滤池工艺设计》实验课；

功能演示：观察过滤-反冲洗循环过程，学习滤料层截留效能分析。

2. 科研

工艺优化：测试不同滤料组合对过滤效率的影响；

参数验证：模拟水头损失变化与反冲洗强度关系。

3. 企业

技术展示：环保企业用于客户滤池工艺原理讲解；

员工培训：水厂新员工过滤工艺操作培训。
