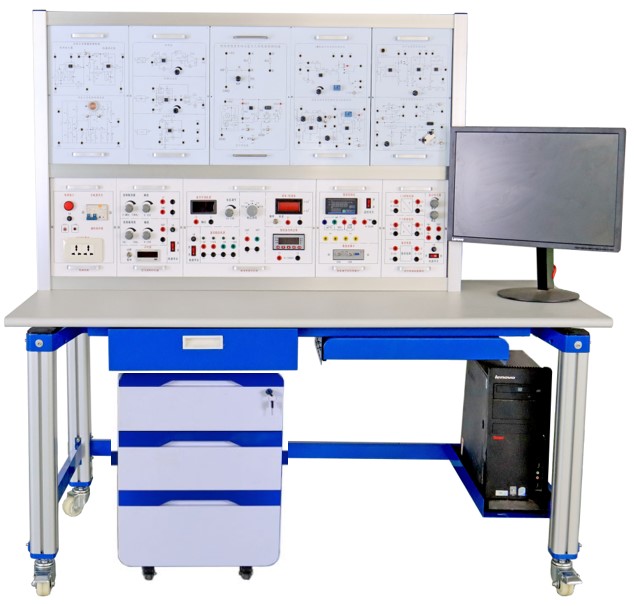

HY-813传感器与检测技术实训装置

一、概述:

      传感器与检测技术实训装置是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实。

二、技术参数：
1、输入电源：AC220V±5%  50±1Hz
2、额定电流：≤5A
3、直流电源：±5V   ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功    耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、外表尺寸：1500×750×1550mm
三、主控台功能：
1、实训台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，数显指示输出，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，增益为1-150倍的直流放大器。
5、数字式智能直流电压表：测量范围0-1000V，四位显示，量程有2V、20V、200V、1000V，输入阻抗大，精度5‰±2。可以自动和手动切换量程，手动状态下支持超量程报警输出，支持RS485通讯，能够存储及查询数据。数字式智能直流电流表：测量范围0-2A，四位显示，量程有2mA、20mA、200mA、2A，输入阻抗大，精度5‰±2。可以自动和手动切换量程，手动状态下支持超量程报警输出，支持RS485通讯，能够存储及查询数据。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
8、机械式压力表：0-40Kpa，精度2%。
9、手动气压源：0-40Kpa。
10、热源：8V-16V交流电源加热，温度控制范围0~150℃。
11、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
12、振动源：振动频率1-30Hz，共振频率12Hz左右。
13、数据采集软件
数据采集卡采用USB接口、12位A/D转换、采样速度10万次/秒，采样速度可以选择。采样方式分单步采样、定时采样、连续采样，具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等功能，更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。
14、附加说明：控制屏的正面上方设有一挂箱卡槽，能容纳六个实验挂箱，实验时把要用得挂箱挂上，足够满足一个系统的实验内容，拆卸方便。
*15、实验室安全管理平台软件
1）电源管理终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
2）电源管理终端启动时需输入正确密码才能启动电源，避免学员误操作；
3）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
4）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，热点配网；
5）通过手机APP可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
6）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
7）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
8）APP软件可以给电表设备进行电量充值。
9）通过APP可以把设备分享给其他成员

10）APP软件的操作会实时的同步到电源管理终端

*16、智能创新开发模块：
（1）、由001TPB板载/C8051单片机节点板、ZigBee节点板、智集成了光照、开关、烟雾、燃气、湿度等多种传感器；执行灯光、风机、直流电机、等输出控制设备等组成，利用ZigBee模块、WIFI模块、路由器、传感控制节点板，程序控制，可控制直流电机、模拟风机、声光报警、LED灯模块、继电器、燃气报警、烟雾报警及数据分析，可监测实时实训室温度、湿度、燃气浓度、烟雾浓度等，并可上传至手机APP监控运行状态，提供原代码支持二次开发。
（2）、软件:
软件配备IAR8.1版、编程软件、上位机VC开发软件、ZigBee开发软件、Android开发工具、代码及其教程等.
（3）、节点模块主要组成由原装进CC2530芯片、基于HY-001集成板载，串口通信芯片，ZigBee仿真器接口、独立电源开关、复位开关、信号测式开关、外部输出LED8个,0.96寸OLED显示液晶屏\红外接收头1个、5mm红外发射一个、I/O端口等.
接口类型: USB/串口1个
传输速率: 115200Kbps；
有效通信距离: 300m
工作电压: 5V/12V
工作频段: 2.4GHz
演示功能：
1、网关IP获取自定义
2、程序烧录上传
3、现场实时温湿度监控
4、烟雾及燃气数据实时监控
5、开关及灯光监控
6、风机状态监控
7、直流电机监控
8、域值报警设置
（4）、平台配备基础实验课程程序
 1、CC2530流水灯实验
2、CC2530按键控制流水灯
3、CC2530外部中断控制流水灯
4、CC2530按键控制LED开关
5、CC2530外部中断控制LED开关
6、CC2530查询方式使用定时器
7、CC2530定时器T1的使用
8、CC2530定时器T3的使用
9、CC2530串口UART0发送字符串
10、CC2530串口UART0接收字符串
11、CC2530串口发送指令控制LED灯
12、CC2530AD采集内部温度串口显示
13、CC2530睡眠定时器唤醒系统
14、CC2530中断唤醒系统
15、CC2530液晶LCD显示
16、CC2530看门口狗Watch Dog使用
17、温度传感器DS18B20
18、温湿度传感器DHT11
19、MQ-2气体传感器
20、人体红外传感器
21、继电器模块
22、光敏和热敏传感器
23、CC2530PWM调光
24、CC2530按键控制灯光强度
25、控制步进电机正反转（配步进电机）

四、传感器种类及技术指标：

五、实验项目
实验一  电阻式传感器的单臂电桥性能实验
实验二  电阻式传感器的半桥性能实验
实验三  电阻式传感器的全桥性能实验
实验四  电阻式传感器的单臂、半桥、全桥性能比较实验
实验五  电阻式传感器的振动实验 *
实验六  电阻式传感器的电子秤实验 *
实验七  变面积式电容传感器特性实验
实验八  差动式电容传感器特性实验
实验九  电容传感器的振动实验 *
实验十  电容传感器的电子秤实验 *
实验十一  差动变压器的特性实验
实验十二  自感式差动变压器的特性实验
实验十三  差动变压器的振动实验 *
实验十四  差动变压器的电子秤实验 *
实验十五  光电式传感器的转速测量实验
实验十六  光电式传感器的旋转方向测量实验
实验十七  接近式霍尔传感器实验
实验十八  霍尔传感器的转速测量实验
实验十九  涡流传感器的位移特性实验
实验二十  被测体材质对涡流传感器特性的影响实验
实验二十一  涡流式传感器的振动实验 *
实验二十二  涡流式传感器的转速测量实验
实验二十三  温度传感器及温度控制实验(AD590)
实验二十四  K型热电偶的温度控制实验
实验二十五  热电偶冷端温度补偿实验 *
实验二十六  E型热电偶的温度控制实验
实验二十七  铂热电阻的温度控制实验
实验二十八  铜热电阻的温度控制实验
实验二十九  磁电式传感器的特性实验
实验三十  磁电式传感器的转速测量实验
实验三十一  磁电式传感器的应用实验 *
实验三十二 压电加速度式传感器的特性实验
实验三十三  光纤传感器的位移特性实验
实验三十四  光纤传感器的振动实验
实验三十五  光纤传感器的转速测量实验
实验三十六  压阻式压力传感器的特性实验
实验三十七  压阻式压力传感器的差压测量实验 *
实验三十八  LM35温度传感器特性及温度控制应用实验
实验三十九  正、负温热电阻实验
实验四十 PN结温度传感器实验
实验四十一 光敏电阻实验
实验四十二  光敏二极管的特性实验
实验四十三  光敏三极管的特性实验
实验四十四 超声波传感器的位移特性实验
实验四十五  超声波传感器的应用实验 *
实验四十六  气敏传感器的原理实验
实验四十七  湿敏传感器的原理实验
实验四十八  热释电红外传感器实验
实验四十九  硅光电池的特性测试实验
实验五十  移相器实验
实验五十一  相敏检波器实验
实验五十二  光栅位移传感器实验
实验五十三 PSD位置传感器测定位置实验
实验五十四 扭矩传感器的性能实验
实验五十五 CCD图像传感器线（圆）径测量实验
