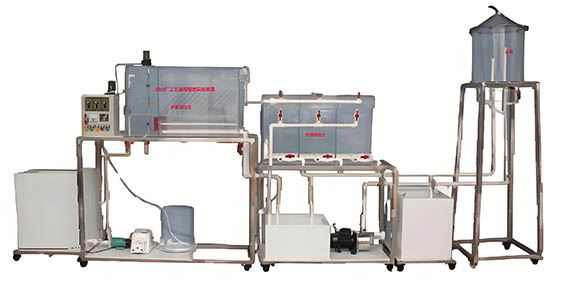

HYEP-G2型水厂工艺流程实验装置

本装置为模块化水厂工艺流程模拟装置，模拟真实水厂工艺流程，通过混凝、反应、沉淀、过滤等环节，将原水（浊度30~100NTU）净化至生活/工业用水标准（浊度2~5NTU）。

其核心设计基于泵前加药快速混合与斜板沉淀优化理论，适用于高校环境工程、给排水专业的教学演示与科研实验。

工艺流程亮点：

快速混合反应：泵前投加药剂，利用叶轮高速搅拌10~30秒完成微絮体形成。

高效斜板沉淀：60°斜板设计，基于浅池理论提升悬浮颗粒沉降效率，适用于预沉池模拟。

机械-过滤协同：集成机械搅拌反应池与快滤池（滤速8~10m/h），强化矾花生成及难沉淀杂质的截留。

二、主要技术指标及参数：

1、处理水量：1～2m3/h

2、进水浊度：30～100NTU

3、出水浊度：2～5 NTU

4、快滤池滤速：8～10m/h、

5、装置外形总尺寸：3000mm×600mm×2000mm

6、电源: 220V/1200W

配置：

PVC配水箱1只、高岭土配制箱1只、机械反应斜板沉淀池1套、机械搅拌装置1套、快滤池1套、PVC清水箱1只、有机玻璃高位水塔 1只、加药箱（带加药泵1台）1只、PVC排水槽1只、不锈钢水泵2台、转子流量计1只、管道连接和球阀1批、电控箱1只、漏电保护开关、按钮开关、不锈钢或铝型材支架等组成。

三、试验目标与科研适配场景

1. 试验目标

培养方向 实验项目示例

工艺认知 - 水厂全流程动态演示（混凝→反应→沉淀→过滤）

- 斜板倾角对沉降效率的影响分析

工程技能 - 加药量计算与投加操作训练

- 滤池反冲洗周期优化与操作规范

创新研究 - 新型絮凝剂效果对比实验

- 低温低浊水处理工艺优化

2. 适配场景

1) 高校实验室：《水处理工程》《环境工程原理》课程实验

2) 职业院校：水处理工技能鉴定（初级/中级）

3) 科研机构：混凝动力学研究、滤料性能测试

4) 企业实训：水厂运维人员岗前培训
