HYEP-G3型城镇饮用水处理实验装置

一、产品概述：

       给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。本装置特点如下：

直观性强：采用透明有机玻璃材质构建各处理单元，如机械絮凝池、平流式沉淀池等，方便直接观察内部结构和水流状态、絮体形成等情况，有助于加深对水处理工艺的理解。

功能多样性：涵盖了混凝、沉淀、过滤、消毒等给水处理的主要工艺环节，可进行多种实验操作，研究不同工艺条件下的处理效果。

操作便捷：配备了完善的控制系统和配套设备，如调速器、电控箱等，能够方便地调节和控制各单元的运行参数，如搅拌速度、水流流量等。

模拟真实工况：处理水量、环境温度等技术指标接近实际给水处理场景，可在一定程度上模拟真实的给水处理过程，为学生或研究人员提供了较为真实的实验环境.

二、主要参数及配置：

1、处理水量200 L/h；

2、装置外形尺寸：6000mm×500mm×2000mm

3、电源 220V /功率2KW。

4、配置：

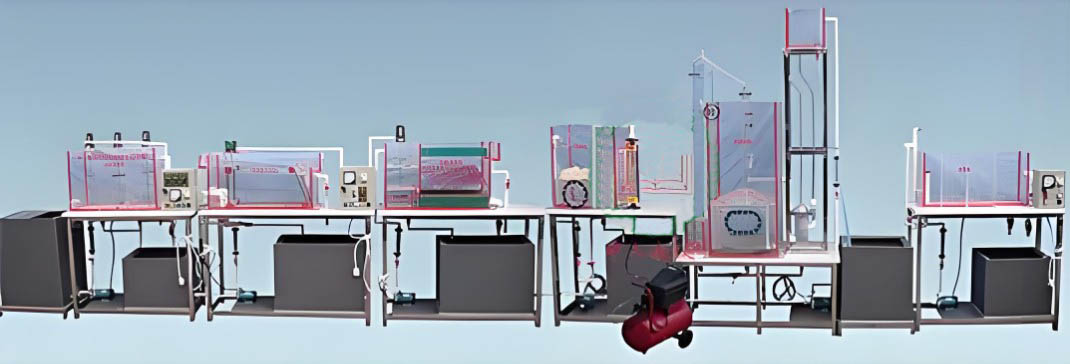

装置由PVC水箱7只、机械絮凝池1只、平流式沉淀池1只、斜管沉淀池1只、V型滤池1只、无阀滤池1只、消毒池1只组成。水泵5台、加药泵1台、空压机1台、流量计4只、电机搅拌器5套、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢(或铝型材)台架等。

三、应用场景

1) 教学领域：可作为高校、职业院校等相关专业的教学实验设备，帮助学生直观地理解给水处理的理论知识，掌握各种处理工艺的操作技能，培养学生的实践能力和创新思维。

2) 科研领域：为科研人员提供了一个研究给水处理工艺的实验平台，可用于开展新型水处理药剂、工艺和设备的研究与开发，优化处理工艺参数，提高给水处理的效率和质量。

3) 培训领域：可用于对给水处理行业的从业人员进行培训，使其熟悉给水处理设备的操作和维护方法，提高业务水平和工作能力。
