HYEP-G14F型电解凝聚气浮实验装置

一、产品概况：

本装置可用于分离密度接近或小于 “1” 、难以靠重力自然沉降去除的悬浮颗粒，比如从天然水中去除藻类、细小胶体杂质，从工业污水中分离短纤维、石油微滴等，还能去除表面活性物质、放射性物质等溶解性污染物。是水污染控制工程里常用的固液分离装置。

在废水中安插正负相间电极，通直流电，利用电解、极化、电泳、氧化还原等反应处理废水。可溶阳极（铝或铁）溶解产生氢氧化物吸附杂质，与阴极氢气微气泡粘附实现气浮分离。

电化学作用机理：

阳极溶解：铝/铁阳极电解产生Al3+/Fe2+，与水中的OH-结合生成Al(OH)₃/Fe(OH)₃胶体，吸附污染物形成絮体。

阴极析氢：H₂气泡上浮携带絮体至水面（气浮分离），实现固液分离。

氧化还原：电解过程中产生的·OH自由基可降解有机污染物（如COD/BOD）。

关键反应式：

阳极（铝）：

Al→Al3+ + 3e-

Al3+ + 3H2O→Al(OH)3↓+3H+

阴极：

2H2O+2e- → H2↑+2OH-

由于悬浮颗粒性质与浓度、微气泡数量和直径等多种因素影响气浮效率，气浮处理系统的设计运行参数通常需通过试验确定。通过本装置的实验，可以：

1）掌握实验方法：熟练掌握压力溶气气浮实验方法和释气量测定方法。

2）理解参数关系：了解悬浮颗粒浓度、操作压力、气固比、澄清分离效率之间的关系，加深对这些基本概念的理解。

二、主要参数及配置：

1、处理水量：20～40L/h

2、装置外形尺寸：长×宽×高=2500mm×550mm×1700mm

3、电源 220V/功率600W

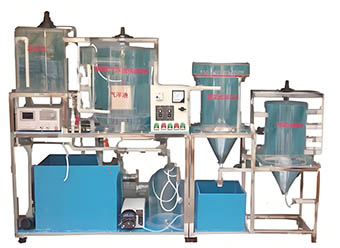

有机玻璃气浮池（电极组）1套、电机搅拌混凝池1套、竖流式沉淀池1套、污泥浓缩池1套组成、配有直流电源1台（型号QJ6005S  0-60V/5A）、刮渣调速电机1套、提升水泵1台、进水泵1台、加药箱1只、数显恒流泵1台、水流量计1只、水位调节器1套、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢或铝型材支架等组成。

三、应用场景：

1、教学领域

高校环境类专业教学：在环境工程、给排水科学与工程等专业课程中，辅助教师开展实验教学，让学生掌握气浮法原理与操作，提升实践能力。

职业院校技能培训：为环保相关专业学生提供实操机会，帮助他们熟悉气浮设备操作流程，积累职业技能。

2、科研领域

新型气浮技术研发：科研人员借助该装置测试不同气浮条件，研发新型气浮技术，提高分离效率。

机理研究：探究气浮过程中气泡与颗粒的作用机理，为优化工艺提供理论依据。
