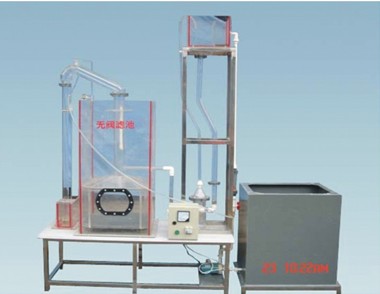

HYEP-G24型无阀滤池实验装置

一、产品概况

      本设备专为给水处理构筑物动态模型实验设计，紧密配合给水处理课程内容，旨在让使用者直观了解无阀滤池的构筑物型式、内部构造以及水在其中的流动轨迹，加深对所学知识的理解。

   通过模型试验，助力使用者深入理解无阀滤池的工作原理及性能特点，从理论和实践两方面提升对其的认知。

帮助使用者熟练掌握无阀滤池的运转操作方法，为今后在实际工程中的应用奠定基础。

其工作原理为：原水由泵经进水管送至高位水箱，再经过气水分离器进入滤层，进行自上而下的过滤，滤后水从连通渠进入清（冲洗）水箱。水箱充满后，水从出水箱溢入清水池。在滤池运行过程中，滤层持续截留悬浮物，导致滤层阻力逐渐增大，虹吸上升管内水位不断升高。当水位达到虹吸辅助管管口时，水从该管落下，通过抽气管不断带走虹吸下降管中的空气，使虹吸管内形成真空，引发虹吸作用。此时，水箱中的水自下而上通过滤层，对滤料进行反冲洗。滤池在反冲洗时仍在进水，进水和冲洗废水同时经虹吸上升管、虹吸下降管排至排水井排出。当冲洗水箱水面下降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，随后滤池又进水开始新的运行周期。

二、主要参数和配置

1. 处理水量：1~1.5 m³/h

2. 装置外形尺寸：1000mm×600mm×2100mm

3. 电源 220V/功率200W

4. 配置：

包括有机玻璃无阀滤池的全部组成，配水系统、冲洗水箱、水泵1台、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢或铝型材支架（配万向轮带禁锢脚）等。

三、应用场景

1. 教学：适用于高校环境工程、给排水科学与工程等专业的实验教学，将抽象的理论知识具象化，提高学生的学习效果。

2. 科研：为科研人员在无阀滤池性能优化、新型滤池研发等方面的研究提供实验支持，推动科研工作的进展。

3. 企业：可用于环保企业、自来水厂等进行技术研发和工艺改进实验，为实际生产提供技术参考，提升生产效率和水质处理效果。
