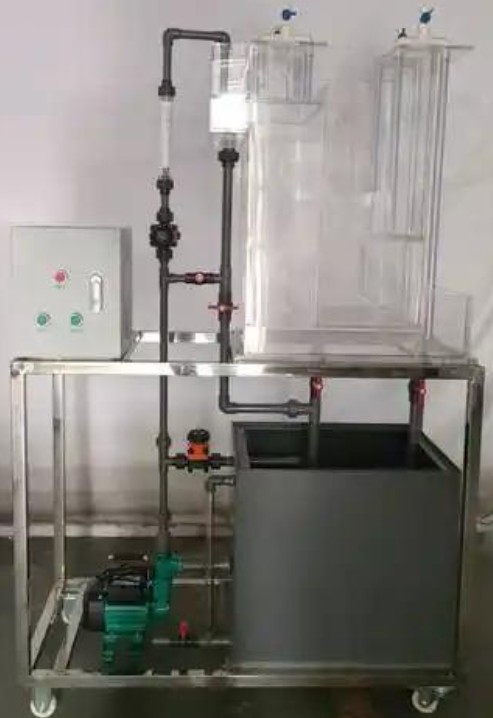

HYEP-G24B型 虹吸滤池实验装置

一、产品概况

本设备专为展示虹吸滤池的构造、真空控制流程及小阻力配水系统工作原理而设计。

采用透明有机玻璃材质构建滤池主体，直观呈现虹吸管运行、滤层截污及反冲洗过程。配置真空泵、小阻力配水系统及自动虹吸控制模块，模拟实际滤池运行，适配教学与科研需求。

虹吸滤池是采用真空系统来控制进水虹吸管、排水虹吸管工作，并采用小阻力配水系统的一种滤池。完全采用虹吸真空原理，省去了各种阀门，只在真空系统中设置小阀门即可完成滤池的全部操作过程。虹吸滤池是由若干个单格滤池构成为一组，滤池底部的清水区和配水系统彼此相同，可以利用其它滤格的滤后水来冲洗本格的滤层。滤池的配水系统是小阻力型，故不须设专用反冲洗水泵。

二、主要参数和配置

1. 技术参数

处理水量：0.7~1.2 m³/h

过滤滤速：8~10 m/h

反冲洗水量：3.45 m³/h（单格反冲10分钟）

电源：AC220V/功率300W

装置外形尺寸：800m×500m×1600mm

2. 核心配置

滤池系统：

透明有机玻璃虹吸滤池（含进水/冲洗虹吸管、小阻力配水系统、滤料层）；真空泵（抽气速率25L/min，功率120W）；

原水处理模块：

PP材质原水箱/清水箱（带放空阀）；

动力与控制模块：

防腐蚀进水泵（流量27~32 L/min，扬程3.1~4.3m）；

转子流量计（量程60~600 L/h）；

辅助组件：

UPVC管道阀门、不锈钢或铝型材实验台架（带万向轮）。

三、应用场景

1. 教学

适用课程：环境工程《水处理技术》《滤池工艺》实验课；

功能演示：观察虹吸控制流程、小阻力配水系统动态运行。

2. 科研

工艺研究：验证真空系统对反冲洗效率的影响；

参数优化：测试不同滤速下的截污效能。

3. 企业

技术培训：水厂员工虹吸滤池操作与维护培训；

工艺展示：环保企业用于虹吸滤池技术原理讲解。
