HYEP-G24D型 矩形单格V形滤池实验装置

一、产品概况

        矩形单格V形滤池实验装置专为研究高速均粒滤料过滤技术及气水反冲洗工艺而设计。

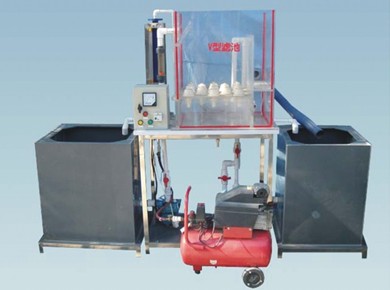

采用透明有机玻璃材质构建滤池主体，直观展示V型槽布水、深层截污及气水联合反冲洗流程。配置均粒石英砂滤料、小阻力配水系统及气泵-水泵联动模块，模拟实际V型滤池运行，适配教学与科研需求。

V 型滤池是一种高速新型均粒滤料滤池，在国外及国内南京、西安、上海等城市的水厂中均有应用。该滤池的特点显著：采用单层加厚均粒石英砂滤料，具备深层截污能力，滤速可达 7～20m/h，一般运行滤速在 12.5～15m/h；V 型进水槽不仅作为进水通道，在反冲洗时还兼作原水表面清扫布水槽，且进水槽和排水槽分设于池子两侧，使得池子能够沿长度方向拓展，布水更为均匀；底部采用带柄长滤头底板的排水系统，无需设置砾石支承层；反冲洗采用压缩空气、滤后水和原水三种流体协同作用，形成独特的气、水反冲洗形式，能够以最小的水头损失和电耗实现理想的冲洗效果。

二、主要参数和配置

1. 技术参数

处理水量：1 m³/h

过滤滤速：12 m/h

反冲洗强度：6 L/(s·m²)（气水联合冲洗）

反冲洗气量：1.44 m³/10min（15 L/(s·m²)）

电源：AC220V/功率800W

2. 核心配置

滤池系统：

透明有机玻璃V型滤池（含V型进水槽、小阻力配水系统、滤料层、清水渠）；

空气压缩机（排气量36 L/min，压力0.4~0.8 MPa）

原水处理模块：

PP材质原水箱/清水箱（带放空阀）

动力与控制模块：

进水泵（流量27~32 L/min，扬程3.1~4.3m）；

反冲洗水泵（流量1 m³/h，扬程40m，功率0.9kW）；

测量与辅助组件：

液体流量计（量程250~2500 L/h）、气体流量计（量程400~4000 L/h）；

UPVC管道阀门、不锈钢或铝型材实验台架（带万向轮）。

三、应用场景

1. 教学

适用课程：环境工程《水处理技术》《过滤工艺设计》实验课；

功能演示：观察气水反冲洗动态、均粒滤料深层截污过程。

2. 科研

工艺优化：测试不同滤速对截污效率的影响；

参数验证：研究气水联合反冲洗强度与滤层再生效果的关系。

3. 企业

技术培训：水厂员工V型滤池操作与维护培训；

工艺展示：环保企业用于新型滤池技术原理讲解。
