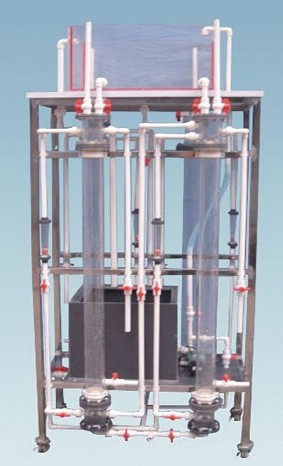

HYEP-G26型离子交换实验装置

一、产品概况

本设备通过模拟工业水处理流程，专为研究离子交换法脱碱软化、除盐工艺及树脂性能而设计。

采用透明有机玻璃材质构建离子交换柱，采用模块化设计，可直观观察树脂状态及水流情况。具备流量调节、水质监测等功能，可实现不同流速下的处理效果对比实验，帮助学生掌握离子交换基本理论、树脂再生技术及设备操作方法。直观展示阳离子（氢型）与阴离子（氢氧型）树脂的交换过程及再生反应。配置阳树脂、阴树脂、流量控制系统及再生液模块，模拟实际工业水处理流程，适配教学与科研需求。

水中各种无机盐类经电离生成阳离子和阴离子，经过氢型离子交换树脂时，水中的阳离子被氢离子所取代，形成酸性水，酸性水经过氢氧型离子交换树脂时，水中的阴离子被氢氧根离子所取代，进入水中的氢离子与氢氧根离子组成水分子（H2O），从而达到去除水中无机盐类的目的。氢型树脂失效后，用盐酸（HCI）或硫酸（H2SO4）再生，氢氧型树脂失效后用烧碱（NaOH）液再生。以氧化钠（NaCI）代表水中无机盐类，水质除盐的基本反应式如下：

1、氢离子交换：

交换：RH+NaCl→Rna+HCl

 再生：2Rna+2HCl或H2SO4 → 2RH+2NaCl或 Na2SO4

2、氢氧根离子交换：

交换：ROH+HCl→RCl+H2O

 再生：RCl+NaOH→ROH+NaCl

二、主要参数和配置

1. 技术参数

处理水量：55~90 L/h

交换柱流速：15~25 m/h

电源：AC220V/功率100W

交换柱规格：Ø80mm×1400mm（透明有机玻璃）

2. 核心配置

离子交换系统：

透明有机玻璃交换柱4根（阳离子柱2根、阴离子柱2根）；

阳树脂（氢型）、阴树脂（氢氧型）各2套；

原水与再生模块：

PP材质原水箱、再生液水箱（带放空阀）；

动力与控制模块：

防腐蚀进水泵（流量27~32 L/min，扬程3.1~4.3m）；

液体流量计4个（量程10~100 L/h）；

辅助组件：

UPVC管道阀门、取样阀、电控箱（漏电保护器、电压表）；

不锈钢或铝型材实验台架（带万向轮）。

三、应用场景

1. 教学

适用课程：环境工程《水处理技术》《工业水处理》实验课；

功能演示：观察离子交换动态过程，学习交换容量测定及再生操作。

2. 科研

工艺优化：研究不同流速对离子交换效率的影响；

树脂性能测试：对比阳/阴树脂再生后的交换容量衰减规律。

3. 企业

技术培训：电子、医药企业水处理部门员工操作培训；

工艺验证：环保企业用于小型除盐系统效能验证。
