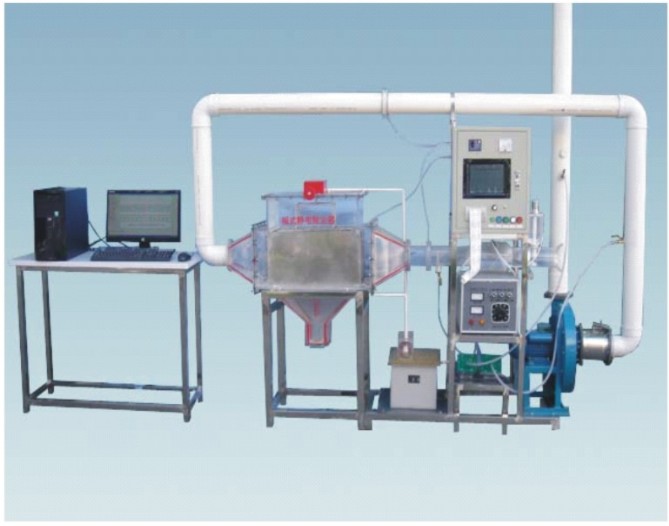

HYEP-Q1-II数据采集板式静电除尘器

一、产品概况

专为静电除尘技术研究设计的教学与科研设备，基于高压静电场荷电-集尘原理，模拟工业烟气净化过程，支持粉尘荷电机理、除尘效率优化及振打清灰动态研究。

设备采用透明有机玻璃结构，直观展示多电场协同工作状态，适用于除尘技术教学演示、极板材料开发及企业工艺参数验证。

技术亮点：

①　 多电场协同：3通道电场布局（Z形芒刺电晕极），断面气流速度1.0m/s，适配不同粉尘浓度（<30g/m³）；

②　智能调控：0-30kV高压电源（自动短路保护）与变频风机（1.1kW）联动，实现风量-电压精准匹配；

③　动态观测：透明除尘器壳体+振打装置（50次/min），实时展示荷电-集尘-清灰全流程；

④　安全防护：三重保护（接地/漏电/过流）+ 阻燃线槽；

⑤　智能监测系统：集成粉尘浓度（0-2000ppm）、风压（0-10kPa）、温湿度（-40~100℃）在线检测，数据通过4-20mA信号输出至PLC。

核心原理：

含尘气体在高压静电场中荷电（电晕放电），荷电颗粒在电场力作用下吸附至集尘极，通过机械振打剥离粉尘至集灰斗，净化气体达标排放。

二、主要参数及规格

类别 规格/说明

核心参数 - 处理气量：50~200m³/h

- 电场电压：0~30kV（DC）

- 除尘效率：≥95%

- 压降：<200Pa

- 装置尺寸：2200×500×1700mm

- 电源：AC220V/1800W

标准配置 1. 除尘系统：透明有机玻璃电除尘器（3通道，Z形芒刺电晕极）

2. 高压单元：30kV电源（自动断电/清零功能）+振打电机

3. 气路系统：离心风机（1.1kW）+变频器+静态混合器

4. 监测及数据采集模块：粉尘加料/卸灰装置+进出口测压点×2（含软管）+ 微电脑粉尘进、出浓度检测+风压检测+液晶显示屏+数据处理分析系统+通讯接口+在线温度湿度检测+微型打印机

5. 控制单元：电控箱（漏电保护/自锁开关）+环保阻燃线槽

6. 框架：不锈钢或铝型材实验台（带万向轮锁止）

扩展功能 选配：

- 激光粒径分析仪（联机检测粉尘粒径分布）

- 物联网远程监控系统（4G/WiFi数据传输）

三、应用场景

1. 教学

基础实验：电场强度与除尘效率关系曲线绘制，验证多依奇方程；

操作实训：振打频率、气流速度对极板积灰厚度的影响实验；

安全规范：高压设备操作流程与应急断电演练。

2. 科研

极板材料研究：对比不锈钢、导电陶瓷等集尘极的耐腐蚀性与导电性；

参数优化：粉尘粒径分布（0.1-10μm）对驱进速度（100mm/s）的影响分析；

新型结构开发：测试锯齿型/螺旋型电晕极的电晕电流均匀性。

3. 企业

工艺验证：工业窑炉烟气除尘系统小试（如水泥厂/钢铁厂）；

能效对标：对比电除尘与布袋除尘的能耗（kWh/1000m³）与运维成本；

员工培训：模拟高湿度/高比电阻粉尘工况，演练适应性调控策略。
