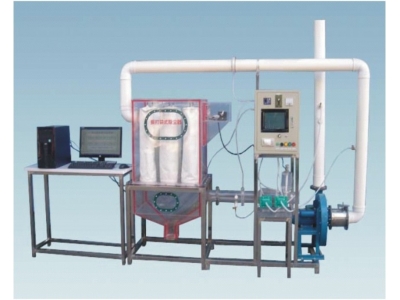

HYEP-Q2-II数据采集机械振打袋式除尘器

一、产品概况

融合在线监测与数据处理的先进教学科研设备，基于粉尘层过滤原理，集成高精度传感器与数字化分析模块，可实时监测除尘效率、压损动态及环境参数，支持外滤式除尘机理研究、滤料性能优化及工业应用验证。

设备采用透明有机玻璃结构与智能化控制终端，适配教学演示、科研创新及企业工艺开发需求。

技术亮点：

① 全参数监测：进口粉尘浓度传感器（0-2000ppm±1ppm）+风压/风量/温湿度检测，实现除尘过程多维度数据采集；

② 智能交互：10.4寸触摸屏+微型打印机，实时显示/打印历史数据曲线（压损-效率-风量关联性）；

③ 精准控制：变频风机（1.1kW）与振打清灰（250W）联动，调节过滤速度（1m/min）与清灰周期；

④ 数字孪生：计算机通讯接口+数据处理软件，支持除尘效率模型构建与参数优化仿真。

核心原理：

含尘气体经外滤式覆膜滤袋（涤纶针刺毡）形成粉层初层，通过振打清灰维持高效过滤（效率>99%）；在线传感器实时监测进出口粉尘浓度（分辨率1ppm），验证多依奇方程。

二、主要参数及规格

类别 规格/说明

核心参数 - 处理气量：50~300m³/h

- 过滤速度：1m/min

- 除尘效率：≥99%

- 压损范围：800~1200Pa

- 数据精度：粉尘±1ppm/风量±1%

- 装置尺寸：2300×600×2000mm

- 电源：AC220V/1500W

标准配置 1. 监测系统：

- 粉尘浓度传感器×2（0-2000ppm，4-20mA输出）

- 风压/风量/温湿度传感器（0-10kPa/-40~100℃/0-100%RH）

2. 控制终端：10.4寸触摸屏+微型打印机（热敏打印，48mm带宽）

3. 除尘系统：透明有机玻璃除尘器（800×600×800mm）+覆膜滤袋×6（Ø160×700mm）

4. 动力单元：离心风机（1.1kW）+变频器+振打电机（250W）

5. 软件系统：数据处理软件（实时曲线/历史数据导出/模型分析）

6. 框架：不锈钢或铝型材实验台（带万向轮锁止）

扩展功能 选配：

- 激光粒径分析仪（联机检测粉尘粒径分布）

- 脉冲喷吹控制模块（替代机械振打）

- 物联网远程监控系统（4G/WiFi数据传输）

三、应用场景

1. 教学

动态演示：粉层初层形成与压损上升曲线实时显示，对比清灰前后效率变化；

数据分析：基于触摸屏导出数据，指导学生构建除尘效率-过滤速度数学模型；

安全实训：高精度传感器校准与除尘系统故障诊断演练。

2. 科研

滤料优化：测试PTFE/石墨烯改性滤袋对PM2.5（<2.5μm）的截留效能；

智能预测：利用历史数据训练AI模型，预测滤袋寿命与最佳清灰周期；

能效研究：建立吨气处理能耗（kWh/1000m³）与运行参数关联数据库。

3. 企业

工艺验证：火电厂/化工厂除尘系统数字化升级可行性测试；

能效对标：对比传统振打与智能脉冲清灰的运维成本（能耗/滤袋更换频率）；

员工培训：模拟粉尘爆炸极限工况，演练安全停机与应急清灰流程。
