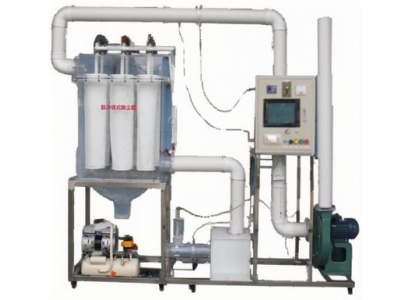

HYEP-Q3-I型脉冲袋式除尘器

一、产品概况

专为工业除尘技术研究设计的教学与科研设备，基于脉冲喷吹清灰原理，模拟高效除尘工艺流程，支持滤袋清灰机制、粉尘捕集效率及压损动态研究。

设备采用透明有机玻璃结构与脉冲控制模块，直观展示外滤式除尘与脉冲清灰协同作用，适用于除尘技术教学演示、清灰参数优化及企业工艺验证。

技术亮点：

① 脉冲清灰技术：6套脉冲电磁阀联动空压机，实现可调脉冲间隔（0.1-60s）与清灰强度；

② 动态观测：透明除尘器壳体+覆膜滤袋（涤纶针刺毡），实时呈现粉层初层形成与脉冲清灰效果；

③ 精准调控：变频风机调节风量（50-300m³/h），U形压力计监测压损（800-1200Pa）；

④ 安全防护：三重电气保护（接地/漏电/过流）+阻燃线槽，符合电气安全标准。

核心原理：

含尘气体经内滤式滤袋截留粉尘形成初层，脉冲电磁阀定时喷吹压缩空气，瞬间膨胀滤袋剥离积灰，维持高效过滤（效率>99%）。

二、主要参数及规格

类别 规格/说明

核心参数 - 处理气量：50~300m³/h

- 过滤速度：1m/min

- 脉冲压力：0.4~0.6MPa

- 除尘效率：≥99%

- 压损范围：800~1200Pa

- 装置尺寸：2300×600×2000mm

- 电源：AC220V/1500W

标准配置 1. 除尘系统：透明有机玻璃除尘器+滤袋×6（覆膜涤纶）

2. 脉冲单元：电磁阀×6+空压机（750W，30L容积）

3. 气路系统：离心风机+变频器+箱式静态混合器

4. 监测模块：粉尘加料装置+U形压力计+测压环×2（含软管）

5. 控制单元：电控箱（漏电保护/自锁开关）+环保阻燃线槽

6. 框架：不锈钢或铝型材实验台（带万向轮锁止）

扩展功能 选配：

- 在线粉尘浓度监测仪（0-2000ppm，±1%精度）

- 智能脉冲控制器（PLC编程，支持多模式清灰）

- 数据采集系统（记录脉冲频率、压损、能耗等参数）

三、应用场景

1. 教学

原理演示：脉冲清灰动态观测，对比传统机械振打与脉冲喷吹的清灰效率差异；

参数分析：脉冲间隔（0.5-5s）与喷吹压力（0.3-0.7MPa）对滤袋寿命的影响实验；

安全实训：空压机操作规范与高压气体泄漏应急演练。

2. 科研

清灰优化：研究脉冲宽度（50-200ms）对粉层剥离率的影响规律；

滤料开发：测试超细纤维/金属毡滤袋的耐磨损性与清灰能耗；

能效模型：建立脉冲清灰能耗（kWh/次）与除尘效率的关联方程。

3. 企业

工艺验证：水泥厂/冶金厂高浓度粉尘（>30g/m³）脉冲除尘系统小试；

成本对标：分析脉冲除尘与电除尘的吨处理成本（能耗/滤袋更换费用）；

员工培训：模拟滤袋破损/脉冲阀故障，演练快速检修与参数重置流程。
